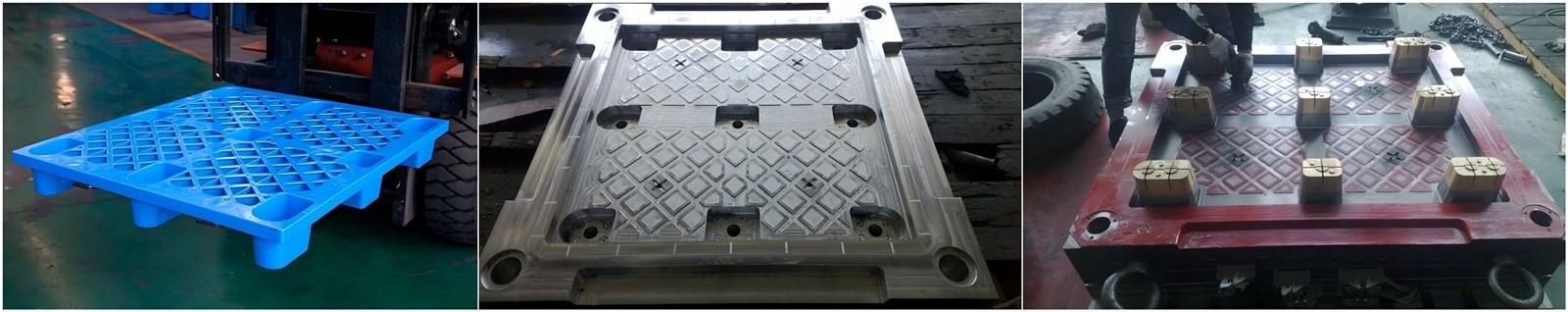

Dinamiska slodzes palešu pelējums



Pelējuma nosaukums	Dinamiskā palešu pelējums
Produktu materiāls	HDPE, plastmasa
Produkta lielums	1200x1100x140mm
Produkta svars	10,5 kg
Pelējuma materiāls dobumam &. Kodols	P20
Pelējuma pamatne	C45
Injekciju sistēma	Karsts skrējējs
Piemērota injekcijas mašīna	2850T
Pelējuma izmērs	1980x1860x900mm
Pelējuma mūža laiks	vairāk nekā 500, 000 datori





1. Kompleksa dizains - šīs veidnes rada paletes ar pārvietojamām detaļām (piemēram, rotējošām sekcijām, saliekamām kājām vai regulējamu augstumu) labākai uzglabāšanas un transporta efektivitātei.

A. kustības mehānismi (slīdņi, eņģes, pacēlāji)

>Apstrāde ar zemu apstrādi - izmantojiet sānu slīdņus, pacēlājus vai hidrauliskos serdeņus saliekamām/saliekamām funkcijām.

>Gluda kustība - nodrošina pareizus iegrimes leņķus (1–3 grādi), lai novērstu pielipšanu.

>Nodiluma pretestības tērauda ieliktņi (H13/S136) augstas berzes zonās.

B. sienas biezuma optimizācija

>Vienāds biezums (3–5 mm) –prevets deformācijas/izlietnes zīmes.

>Ribas pastiprināšana - ADDS stiprība bez liekā materiāla.

2. Augstas precizitātes - vienmērīgas dinamisko komponentu (eņģu, slīdņu vai bloķēšanas mehānismu) kustības.

3. Darba konstrukcija-izgatavota no rūdīta tērauda (piemēram, P20, H13 vai S136), lai izturētu augstspiediena injekcijas ciklus.

4. Multi-cavity vai ģimenes pelējuma iespējas-visā ciklā visā ciklī ir palīgu masveida ražošana vai vairākas sastāvdaļas.

5.Advansētas izgrūšanas sistēmas - izmanto hidrauliskos, pneimatiskos vai mehāniskos izgrūdošos, lai atbrīvotu sarežģītas detaļas bez bojājumiem.

>Stripper plāksnes vai ežektora tapas - sarežģītām ģeometrijām.

>Aizkavēta izmešana-daudzpakāpju kustīgām detaļām.





• Dizains un. Inženierija

1. solis: produktu un pelējuma dizains

>3D modelēšana (CAD) - inženieri izveido detalizētu dinamiskās paletes dizainu (ieskaitot kustīgas detaļas, piemēram, eņģes, saliekamas kājas vai veltņi).

>Pelējuma plūsmas analīze - simulācijas programmatūra (piemēram, Moldflow) pārbauda iespējamos defektus (deformācija, gaisa slazdi vai nevienmērīga dzesēšana).

>Strukturālā analīze - nodrošina, ka pelējums var izturēt augstu injekcijas spiedienu.

2. solis: pelējuma izkārtojums un. Pamata/dobuma plānošana

>Atdalīšanas līnijas noteikšana - izlemj, kur pelējums sadalās kodolā un dobumā.

>Slīdnis &. Pacēlāja izvietojums - apakšējā mērā (piemēram, salocīšanas mehānismi).

>Izmērīšanas sistēmas dizains - nodrošina sarežģītu detaļu vienmērīgu pazemināšanu.

• Materiālu izvēle un tērauda apstrāde

3. solis: pelējuma tērauda izvēle

>Parastās pakāpes par palešu veidnēm:

>P20 - labs izmaksu un izturības līdzsvars (~ 300, 000 kadri).

>H13 (karstā darba tērauds)-augsta nēsāšanas vietām (~ 1m+ šāvieni).

>S136 (nerūsējošais tērauds)-izturīgs pret koroziju attiecībā uz pārtikas kvalitātes paliktņiem.

4. solis: CNC apstrāde

>Rupja apstrāde - tērauda bloki tiek sagriezti pamata formās.

>Precision CNC frēzēšana/pagrieziens - izveido serdes un dobumu ar stingrām pielaides (± 0. 02mm).

>EDM (elektriskās izlādes apstrāde) - sarežģītām detaļām (piemēram, teksturētām virsmām).

>Slīpēšana un. Pulēšana-nodrošina gludas pelējuma virsmas bez defektiem paletēm.

• Montāža un. Pieguļošs

5. solis: pelējuma pamatnes montāža

>Vadot tapas un bukses - nodrošiniet pareizu izlīdzināšanu.

>Izgrūdēja tapas - daļēji noņemšanai.

>Slīdņi &. Pacēlāji - pārvietojamām palešu komponentiem.

6. solis: karstā skrējēja sistēmas integrācija (ja piemērojams)

>Kolektora uzstādīšana - izplata izkausētu plastmasu.

>Sprausla un sildītāja iestatīšana - uztur konsekventu kausējuma plūsmu.

• Pārbaude &. Pielāgojumi

7. solis: T1 parauga izmēģinājums

>Pirmā šāviena pārbaude-pārbauda defektu (izlietnes zīmes, zibspuldze vai deformācija).

>Dimensijas pārbaude - nodrošina, ka palete atbilst specifikācijām.

>Funkcionālā pārbaude - pārbauda kustīgas detaļas (salocīšana, ligzdošana utt.).

8. solis: precizēšana

>Dzesēšanas kanālu pielāgošana - optimizē cikla laiku.

>Plūsmas līdzsvarošana - novērš nevienmērīgu pildījumu.

Masveida ražošana &. Kvalitātes kontrole

>9. solis: ražošanas skrējiens

>Injekcijas formēšanas mašīnas iestatīšana - iespīlēšanas spēks (500 - 4000+ tonnas).

>Procesa uzraudzība - temperatūra, spiediens un cikla laika kontrole.

10. solis: kvalitātes pārbaudes

>DPI (Dimensijas produktu pārbaude) - pārbauda pielaides.

>Slodzes pārbaude - nodrošina, ka palete atbilst svara jaudai.

>Izturības pārbaude - atkārtoti saliekamie/atlocīšanas cikli.











1. Kas ir karstā skrējēja sistēma?

Karstā skrējiena sistēma ir uzlabota iesmidzināšanas formēšanas sastāvdaļa, kas uztur izkausētu plastmasu šķidrā stāvoklī, kad tā pārvietojas no mašīnas sprauslas uz pelējuma dobumiem. Atšķirībā no auksto skrējēju sistēmām (kas sacietē un tiek izmesti kā atkritumi), karstie skrējēji novērš materiālo atkritumu daudzumu un uzlabo cikla laiku.

Galvenās sastāvdaļas:

Kolektora un rajoni vienmērīgi izkausē līdz vairākiem dobumiem.

Sildītāji - smilšu plastmasa optimālā temperatūrā.

Katrā pelējuma dobumā plūst sprauslas - kontroles.

Temperatūras kontrolieri - nodrošina precīzu siltuma regulēšanu.

2. Kāpēc dinamiskām palešu veidnēm izmantot karsto skrējēju sistēmas?

Priekšrocības:

>Netiek izmesti materiāli atkritumi, kas nav auksti skrējēji, ne sprūdi, ne skrējēji (samazina izmaksas par lielām paletēm).

>Ātrāks cikla laiks - plastmasas paliek izkusis, samazinot dzesēšanas un izmešanas laiku.

>Labāka daļa kvalitātes - konsekventa plūsma samazina tādus defektus kā izlietnes zīmes vai deformācija.

>Vairāku dobumu efektivitāte-ideāls liela apjoma palešu ražošanai.

>Enerģijas ietaupījums - bez izšķērdētas plastmasas pārstrādes.

Trūkumi:

>Augstākas sākotnējās izmaksas - vairāk sarežģītas nekā auksto skrējēju sistēmas.

>Nepieciešamā apkope - narkām un sildītājiem ir vajadzīgas periodiskas pārbaudes.

>Nav ideāli piemērots visiem materiāliem - dažiem termiski jutīgām plastmasām (piemēram, PVC) var pasliktināties.

3. Karsto skrējēju sistēmu veidi

Ierakstīt	Apraksts	Vislabāk
Atvērti vārti	Vienkāršs sprauslas dizains, bez vārsta vadības.	Biezas sienas paletes, HDPE/PP.
Vārstu vārti	Izmanto mehānisko vārstu, lai kontrolētu plūsmu.	Augstas precizitātes dinamiskās paletes (novērš izkārnījumu).
Termiskie vārti	Siltuma kontrolēta izslēgšana.	Mazas vai vidējas palešu veidnes.

4. Karstais skrējējs pret auksto skrējēju palešu veidošanai

Iezīmēt	Karsts skrējējs	Aukstais skrējējs
Materiālo atkritumu atkritumi	Neviens	15–30% atkritumu (Sprue & Runners)
Cikla laiks	Ātrāk (bez skrējēja dzesēšanas)	Lēnāk (jāatdzesē skrējēji)
Pelējuma izmaksas	Augstākas sākotnējās izmaksas	Zemākas sākotnējās izmaksas
Vislabāk	Liela apjoma palešu ražošana	Maza vai prototipa paletes

5. Karsto skrējēju veidņu apkopes padomi

Regulāra tīrīšanas - proporcionāli plastmasas noārdīšanās aizsērēšanas sprauslas.

Temperatūras uzraudzība - proporcenti pārkarst vai sasalst.

Sprauslas pārbaudes - pārbaudi nodilumam vai noplūdēm.







Pelējuma tērauds



Karstā skrējēja sistēma



Standarta daļas



Kā matainences dinamiskās palešu veidnes?   1. Regulāri notīriet veidni: pēc katras lietošanas ir svarīgi notīrīt veidni, lai noņemtu gružus, putekļus vai atlikumus, kas varētu būt uzkrājušies. Izmantojiet mīkstu suku vai audumu, lai viegli notīrītu veidni un izvairītos no skarbām ķīmiskām vielām, kas var sabojāt virsmu. 2. Pārbaudiet, vai nav nodiluma: Regulāri pārbaudiet, vai pelējumā nav nodiluma pazīmju, piemēram, plaisas, šķembas vai skrambas. Ja tiek atrasti kādi bojājumi, ir svarīgi salabot vai nomainīt skartās daļas, lai novērstu turpmāku pasliktināšanos. 3. Eļļojiet kustīgās detaļas: lai nodrošinātu vienmērīgu darbību, regulāri eļļojiet veidnes kustīgās daļas ar piemērotu smērvielu. Tas palīdzēs samazināt berzi un neļaus detaļām priekšlaicīgi nolietoties. 4. Pārbaudiet, vai nav izlīdzināšanas: Pareiza veidnes izlīdzināšana ir būtiska augstas kvalitātes paliktņu ražošanai. Regulāri pārbaudiet pelējuma komponentu izlīdzināšanu un veiciet nepieciešamos pielāgojumus, lai nodrošinātu precīzu un konsekventu veidni. 5. Pareizi uzglabājiet veidni: ja to nelieto, uzglabājiet veidni sausā un tīrā vidē, lai novērstu koroziju un bojājumus. Izvairieties no pelējuma uzglabāšanas tiešos saules staros vai ekstrēmās temperatūrās, kas var ietekmēt tās integritāti. 6. Izpildiet ražotāja vadlīnijas: Visbeidzot, ievērojiet ražotāja tehniskās apkopes vadlīnijas par īpašajām dinamiskajām palešu veidnēm. Šīs vadlīnijas sniegs vērtīgu informāciju par to, kā pareizi rūpēties un uzturēt pelējumu, lai nodrošinātu optimālu veiktspēju un ilgmūžību.





>1. Kāda veida plastmasas dinamiskās palešu veidnes jūs ražojat?

Mēs specializējamies plaša klāsta plastmasas dinamisko palešu veidņu ražošanā, ieskaitot sakrautas palešu veidnes, atgriezeniskas palešu veidnes, eksporta palešu veidnes un individuāli izstrādātas palešu veidnes, lai apmierinātu mūsu klientu īpašās vajadzības.

>2. Vai jūs varat pielāgot plastmasas dinamisko palešu veidni atbilstoši mūsu prasībām?

Jā, mums ir pieredzējušu inženieru un dizaineru komanda, kas var sadarboties ar jums, lai izveidotu pielāgotu plastmasas dinamisko palešu veidni, kas atbilst jūsu unikālajām specifikācijām un prasībām.

>3. Kādus materiālus jūs izmantojat, lai ražotu dinamiskās palešu veidnes?

Mēs izmantojam augstas kvalitātes un izturīgus materiālus, piemēram, PP, PE, HDPE un PET, lai ražotu mūsu plastmasas dinamiskās paletes, nodrošinot, ka tās ir spēcīgas, ilgstošas ​​un izturīgas pret nodilumu.

>4. Cik ilgs laiks nepieciešams dinamiskas paletes veidnes ražošanai?

Plastmasas dinamiskās palešu veidnes ražošanas laiks var mainīties atkarībā no dizaina sarežģītības un klienta īpašajām prasībām. Parasti tas prasīs apmēram 55-65 dienas.

>5. Vai jūs varat mums palīdzēt veikt mūsu plastmasas dinamiskās palešu veidnes apkopi un labošanu?

Jā, mēs piedāvājam mūsu plastmasas dinamisko palešu veidņu apkopes un remonta pakalpojumus, lai nodrošinātu, ka tās ilgstoši paliek optimālā darba stāvoklī. Mūsu tehniķu komanda ir pieejama, lai sniegtu palīdzību, kad vien nepieciešams.

>6. Kāda ir jūsu cenu struktūra?

Izmaksas ir atkarīgas no: pelējuma sarežģītība (dobumu skaits, priekšmetstikliņi utt.), Materiālu un tērauda pakāpe un ražošanas apjoms. Patīkami mūs piemēro pielāgotam citātam!

>7. Kas atšķir jūsu uzņēmumu no citiem dinamiskiem palešu veidņu ražotājiem?

Mūsu uzņēmums izceļas ar apņemšanos ievērot kvalitāti, efektivitāti un klientu apmierinātību. Mēs izmantojam jaunākos tehnoloģiju un ražošanas procesus, lai iegūtu augstas kvalitātes dinamiskas palešu veidnes, kas atbilst augstākajiem nozares standartiem. Turklāt mēs prioritizējam klientu apkalpošanu un cenšamies veidot ilgstošas ​​attiecības ar klientiem.
